上一篇笔者讲完了内存管理算法的完整实现，不过差点忘了，直接上这一部分是不是有点不友好，要知道笔者当初写内存算法可是调试得死去活来，奇奇怪怪的问题不断出现。
就比如笔者当初写了一个内存池算法，结果奇葩的事情发生了。如果内存数组的命名不恰当（例如mempool），而且内存的大小定义为800，如果你访问内存后八个字节，程序就会报segmentfault，但是改成mempool1,程序又能跑了，而且这并不能稳定复现，换一个编译器bug就消失了。这当时直接把笔者整懵逼了，以前看到有人说程序删除掉注释就能跑了，笔者内心是一点也不相信，但是自从自己经历了奇怪的bug，现在写程序命名都要小心翼翼了。
为了让读者面对bug时不至于茫然不知所措，笔者觉得有必要介绍一些调试方法。（不仅仅是gdb，也包括keil，由于keil偏图形化，不需要过多介绍，所以笔者会重点讲gdb命令）
gdb调试
本小节笔者会介绍各种gdb的小命令，例如b, s, p, n, list, x/10x,disassemble，bt 等等命令。也介绍栈回溯等技术。
gdb是一个非常强大的工具，但是笔者发现网上没有什么教程讲使用gdb调试嵌入式程序，而且发现很多人对调试技术并不重视，所以笔者觉得有必要讲一讲gdb的使用。
让我们在实战中学习gdb的使用！
笔者修改了内存管理算法，使它成为了一个错误的工程，现在该如何调试它呢？
在HardFault_Handler函数内部打上断点
HardFault_Handler函数是一个非常重要的函数，当我们的单片机出现各种奇怪的问题时，此时单片机就会触发这个中断，然后我们会发现程序一直在这里转圈圈，这其实是官方为了帮助我们debug而设置的一个功能：（断点最好打在while（1）上面）
b命令
b命令的作用就是打上断点，在clion下，读者可以手动点击87行打上断点，也可以使用b 87命令打上断点
image-20241015173729155
r命令
r命令是运行命令，不过在clion的gdb里面，点击右边那个小虫子，程序就自动运行到断点处了，如果是在linux环境下使用gdb是需要使用r命令运行程序的，但是在clion下是不用的。
image-20241015182042756
调试错误的内存管理算法
当我们运行错误的内存管理算法的程序时，会发现程序跑进了HardFault_Handler，那么，是哪里导致了问题呢？
寻找案发现场
栈回溯
“ ⽬前的主流CPU架构都是⽤栈来进⾏函数调⽤的，栈上记录了函 数的返回地址，因此通过递归式寻找放在栈上的函数返回地址，便可 以追溯出当前线程的函数调⽤序列，这便是栈回溯（stack backtrace） 的基本原理。通过栈回溯产⽣的函数调⽤信息称为call stack（函数调 ⽤栈）。 栈回溯是记录和探索程序执⾏踪迹的极佳⽅法，使⽤这种⽅法， 可以快速了解程序的运⾏轨迹，看其“从哪⾥来，向哪⾥去”。”
以上解释来自张银奎老师的《软件调试》。
笔者简单解释，就是看进入HardFault_Handler之前是哪些函数在不断嵌套调用。
bt命令
image-20241015174035948
（话说笔者是不是应该把Sparrow程序全部删除比较好，不过考虑到实际情况，还是先保留，因为笔者将会用这些多余的程序引出调试的原则）
我们现在发现了，在进入HardFault_Handler之前，程序一路嵌套调用，最后在heap_init处发生了错误。
现在该引出调试的两大原则了：问题简化原则和问题追踪原则。
问题简化原则
我们现在已经知道了，是heap_init导致了错误，也就是说，很有可能是我们的内存管理算法出现了问题。为了验证我们的猜想，我们需要单独debug内存管理算法部分：
image-20241015175305507
在main函数中，笔者删除了sparrow的其他程序，单独debug内存管理算法，让我们看看是不是它引起了错误：
image-20241015175325096
问题依旧存在！这说明确实是内存管理算法有问题。
案发现场的确认
为了搞清楚是那一行命令导致的问题，我们需要查看跳转到HardFault_Handler前程序在执行那一行程序，为此，我们可以借助堆栈指针。
arm cm3架构的单片机采用的是双堆栈，也就是有两个stack指针（psp和msp），分别在不同场合使用。
我们需要查看寄存器R14(LR)的值。如果R14(LR) = 0xFFFFFFE9，继续查看MSP（主堆栈指针）的值，如果R14(LR) = 0xFFFFFFFD，继续查看PSP（进程栈指针）的值。
info registers 命令
使用该命令，可以帮助我们快速查看arm所有寄存器的值：
image-20241015175954345
x/10x $msp命令
笔者的lr是0xFFFFFFE9，所以需要查看msp后面的的内存。
x/10x $msp命令会从$msp寄存器的值开始，检查并显示接下来10个内存单元的内容，每个单元的值以十六进制格式显示：
image-20241015180311110
看着这些十六进制的数字不要慌，想一想我们的程序地址一般是从哪里开头的？一般不是在0x08后面吗？所以我们只需要查看0x080开头的地址的内容即可。
list命令
0x08000281处的程序：
我们已经知道了错误是在heap_init内存发生的，因此我们还需要进一步查看。
image-20241015180548669
0x08000218处：
image-20241015180710571
disassemble 命令
如果读者懂汇编语言，也可以查看汇编程序：
image-20241015180840733
观察程序执行发现具体问题
问题追踪原则
s和n命令
到现在，我们找到了案发现场，但是如果案发现场也仅仅是受害者呢？比如一个函数的错误执行导致修改了某个指针，案发现场的程序对这个指针进行了解引用，这个时候该怎么办呢？
此时我们需要重新梳理程序的执行，遵守问题追踪原则，使用s和n命令一步步执行程序，找出问题。
s命令：
一行行执行程序，遇到函数会进入函数内部继续一行行执行命令。
n命令：
一行行执行程序，但是遇到函数不会进入函数内部，而是执行完这一行后转到下一行。
使用s命令，我们来到了malloc内部：
image-20241015182303612
继续使用s命令，我们进入到了heap_init函数内部：
其实到这里读者应该都看得出了，笔者并没有给start_heap传递allheap这片内存的地址，导致程序出错了。
image-20241015182510219
p命令
p，也就是print，该命令可以帮助我们查看变量的值，我们先查看start_heap的值，看看它是不是有意义的地址：

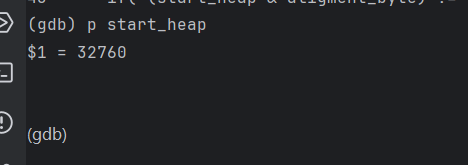

显然，它并不是，让我们再看看内存块的起始地址：
可以看出，确实是start_heap没有赋给它内存块的地址导致出错的。
修改了之后程序就能继续跑了：
image-20241015182649393
keil调试
使用keil调试是一样的，keil只要点击这个放大镜即可进入调试。
keil的右边会自动显示各个寄存器的值：（笔者很久没用keil了，没找到有bug的工程。随便打开的一个工程，凑合着看吧（><））
image-20241015184149837
调试方法是一样的：我们需要查看寄存器R14(LR)的值。如果R14(LR) = 0xFFFFFFE9，继续查看MSP（主堆栈指针）的值，如果R14(LR) = 0xFFFFFFFD，继续查看PSP（进程栈指针）的值。
假设此时LR是0xFFFFFFE9，我们把0x200004F4输入右下角的Memory1这里:
image-20241015184303744
现在我们已经获得了出错程序的地址，我们打开这个窗口，右键然后点击Show Disassembly at Address：
image-20241015184652333
输入地址：
image-20241015184942357
现在我们就可以找到出错的程序现场！
总结
笔者介绍了如何使用gdb进行嵌入式调试，并且使用错误的内存管理算法作为案例，带领读者一点点找出问题所在，希望读者能够学有所得！
本章的程序地址：skaiui2/SKRTOS_sparrow at memory (github.com)
读者可以下载后跟着文章进行调试。其中heapmem.c和heapmem.h是笔者进行了简单的修改后的内存管理算法。它可以作为一个库被广泛使用在嵌入式单片机程序中，并且比通用的c语言malloc效率更高，执行时间也相对固定，能够提高程序的性能。
